Especificação correta do anilox

Você sabe especificar corretamente o anilox?

A especificação correta do anilox é fundamental, embora não seja a única solução para se atingir o resultado esperado na impressão flexográfica. Assim, apresentamos a seguir a metodologia para uma especificação correta, enfatizando os parâmetros mínimos que podem ser extrapolados em função de necessidades específicas ou de históricos bem-sucedidos.

Características necessárias para definição

A especificação de um anilox se resume à superfície, já que a geometria dimensional é semelhante à dos demais cilindros. Temos, portanto, dois grupos de características:

• Lineatura, perfil e ângulo de gravação;
• Capacidade volumétrica (BCM).

As variáveis da relação entre o que se espera são:

Característica	Variável
Lineatura do anilox	Trabalho/arte – Lineatura do clichê e percentual de pontos
BCM	Intensidade da aplicação e substrato
Perfil	Aplicação e/ou disponibilidade
Ângulo de gravação	Aplicação e/ou disponibilidade

Lineatura do anilox e ângulo de gravação

Lineatura é a quantidade de células por unidade de comprimento, contadas ao longo do corpo do anilox, podendo ser linhas por centímetro (LPC ou L/cm) ou linhas por polegada (LPI=lines per inch).

Já o ângulo de gravação é o ângulo formado entre o eixo axial da peça e a linha que recebe a gravação.

Os ângulos mais comuns são 60°, 70° e 75°.

Capacidade volumétrica

Capacidade volumétrica é o volume de tinta que está dentro das células gravadas no cilindro anilox que será transferido para o clichê. As unidades mais usuais são:

• BCM (billion cubic mícron) bilhões de micra cúbica por polegada quadrada;
• cm³/m² (centímetros cúbicos / metro quadrado).

Lineatura do clichê

Lineatura é a quantidade de pontos por unidade de comprimento contadas ao longo da linha do ângulo de gravação, logo, podendo ser linhas por centímetro (LPC = L/cm) ou linhas por polegada (LPI=lines per inch), semelhante ao anilox. Ângulo de gravação é o ângulo formado entre o eixo axial e a linha que recebe a gravação. Porém, no clichê, o ângulo de gravação varia em função da cor utilizada:

Se todos os pontos de retícula das cores de seleção fossem coincidentes, a sua sobreposição resultaria no preto de seleção. Para evitar este fenômeno, cada retícula deve ser inclinada em aproximadamente 30° em relação à outra, exceto o amarelo, cuja inclinação corresponde a 15°. Incluindo o anilox, o resumo dos ângulos de gravação:

A inclinação incorreta das retículas gera um padrão de interferência chamado moiré que acarreta em manchas perceptíveis no impresso. A configuração das retículas corretamente inclinadas chama-se roseta.

Porcentagem de pontos do clichê

Esta porcentagem é a dimensão dos pontos de retícula em relação à lineatura, expressa em valores percentuais, de 0% (área teórica totalmente branca) até 100% (chapado total, sem retícula).

A dimensão do ponto pode aumentar ou diminuir em função do tipo de ponto utilizado, sendo os mais comuns:

• Redondo;
• Quadrado;
• Elíptico;
• Geométrico (linhas).

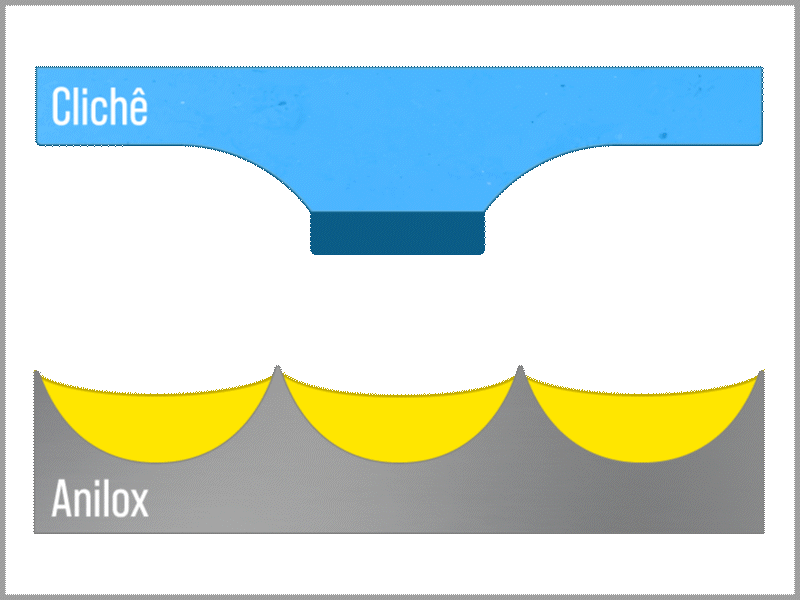

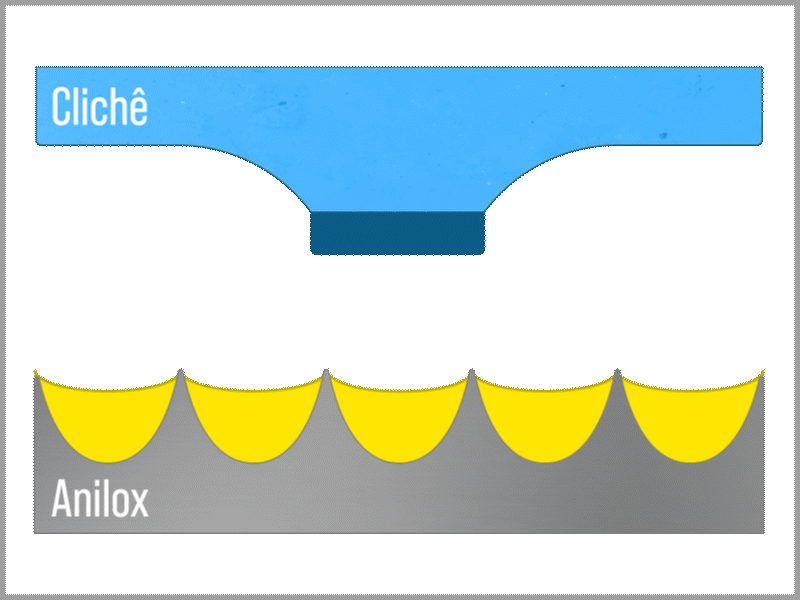

A relação entre a lineatura do anilox e a lineatura do clichê determina se pode haver ou não o afogamento do ponto, efeito mostrado a seguir. Quanto menor a porcentagem de pontos no clichê, numa mesma lineatura, maior a tendência deste efeito, logo, o afogamento do ponto implica em ganho de ponto.

Definição de capacidade volumétrica

A capacidade volumétrica de um cilindro gravado a laser pode estar compreendida entre faixas de mínimo e máximo. O BCM do cilindro é definido em função do trabalho a ser executado, mas vale lembrar:

BCMs mínimos e altas lineaturas	Usuais em cromias, definições de imagens e áreas de mínimas; Menos ganho de ponto.
BCMs médios	Usuais em degradês, uma mescla de áreas de pequenos chapados com letras pequenas e/ou retículas.
BCMs máximos	Usuais para áreas de chapados, aplicação de verniz, branco, onde necessita de coberturas bem fechadas.

Razão entre abertura de boca e profundidade da célula

A abertura da boca/profundidade da célula normalmente recomenda-se trabalhar entre 28% e 33%.

Para Razão maior que 0,33% ou 33%:

• Célula profunda;
• Maior dificuldade de liberação da tinta;
• Dificuldade de limpeza

Com as células estendidas disponíveis atualmente, a profundidade fica menor. De modo que a tinta é transferida mais facilmente, mantendo o anilox limpo por mais tempo e facilitando sua limpeza.

Nesse sentido, com a tecnologia Cobracell^® CBC70 e CBC75 exclusiva da Laserflex você pode obter:

• Melhor definição gráfica;
• Redução de sujeira no clichê;
• Redução do setup da máquina;
• Facilidade de limpeza;
• Lineaturas altas com volumes altos;
• Otimização do consumo de tinta;
• Alta taxa de transferência de tinta;
• Impressão de fundos e retículas com o mesmo clichê.
